技術參數

螺牙規格: 公制牙（Metric），PG牙，G(PF)牙。(螺牙可定制）
防水等級: IP68.
工作溫度: -50℃~+180℃ .
產品特性: 1.耐久性好不銹鋼電纜密封套具有較高的穩定性，能在苛刻的環境中提供較好的強度和耐腐蝕性。
2.無需拆卸，可直接插入電纜，然后輕松擰緊，節省時間。其精密的夾封技術使鋼絲繩固定，該產品抗拉強度強、氣密性好，并擁有50米的持續下沉能力。
3.不銹鋼材料具有抗拉強度強、防水、防塵、耐鹽、耐弱酸、醇、油、脂和一般溶劑等特點。
產品材質: A、C、F部分以304/316不銹鋼制成，E部分以UL 認可之尼龍PA66制成（防火等級UL94V-2），B、D部分采用丁青或者三元乙丙橡膠制成。

分解圖

技術參數

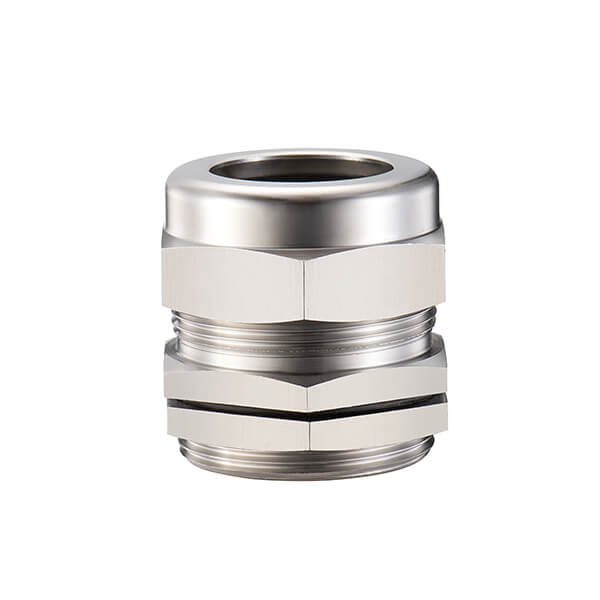

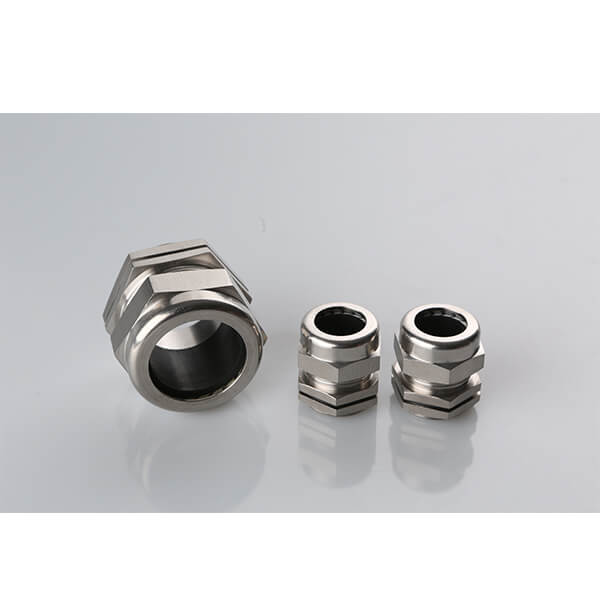

不銹鋼電纜接頭
公制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
*M101.0**	M10-6.5	3-6.5	10	6.5	14/14	50
*M121.5**	M12-6.5	3-6.5	12	6.5	14/14	50
*M141.5**	M14-8	4-8	14	7	17/17	50
*M161.5**	M16-8	4-8	16	8	18/18	50
*M181.5**	M18-10	5-10	18	8	20/20	50
*M201.5**	M20-12	6-12	20	8	22/22	50
*M221.5**	M22-14	10-14	22	8	24/24	50
*M241.5**	M24-14	10-14	24	9	27/24	50
*M251.5**	M25-14	10-14	25	9	27/24	50
	M25-16	12-16	25	9	27/27	50
	M25-18	13-18	25	9	27/30	50
*M271.5(2)**	M27-18	13-18	27	9	30/30	50
*M281.5(2)**	M28-18	13-18	28	9	30/30	50
*M301.5(2)**	M30-18	13-18	30	9	32/30	50
*M321.5(2)**	M32-22	15-22	32	10	35/35	50
*M331.5(2)**	M33-22	15-22	33	10	35/35	50
*M361.5(2)**	M36-25	18-25	36	10	40/40	50
*M371.5(2)**	M37-25	18-25	37	10	40/40	50
*M401.5(2)**	M40-30	22-30	40	11	45/45	50
*M421.5(2)**	M42-30	22-30	42	11	45/45	50
*M471.5(2)**	M47-33	25-33	47	11	50/50	50
*M481.5(2)**	M48-33	25-33	48	11	50/52	50
*M501.5(2)**	M50-38	32-38	50	13	55/57	50
*M541.5(2)**	M54-38	32-38	54	13	55/57	50
*M601.5(2)**	M60-44	37-44	60	14	64/64	50
*M631.5(2)**	M63-44	37-44	63	14	68/64	50
*M641.5(2)**	M64-44	37-44	64	14	68/64	50
*M721.5(2)**	M72-52	42-52	72	16	78/78	50
*M751.5(2)**	M75-52	42-52	75	16	78/78	50
*M801.5(2)**	M80-62	55-62	80	18	88/88	50
*M881.5(2)**	M88-70	65-70	88	18	94/94	50
*M1001.5(2)**	M100-84	78-84	100	20	110/110	50
德制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
PG7	PG7-6.5	3-6.5	12.5	6.5	14/14	50
PG9	PG9-8	4-8	15.2	7	17/17	50
PG11	PG11-10	5-10	18.6	8	20/20	50
PG13.5	PG13.5-12	6-12	20.4	8	22/22	50
PG16	PG16-14	10-14	22.5	9	24/24	50
PG19	PG19-14	10-14	25	9	27/24	50
PG21	PG21-18	13-18	28.3	9	30/30	50
PG25	PG25-22	15-22	32	10	35/35	50
PG29	PG29-25	18-25	37	11	40/40	50
PG36	PG36-33	25-33	47	11	50/50	50
PG42	PG42-38	32-38	54	13	57/57	50
PG48	PG48-44	37-44	59.3	14	64/64	50
PG63	PG63-52	42-52	72	16	78/78	50
英制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
G1/4	G1/4	3-6.5	13.1	6	14/14	50
G3/8	G3/8	4-8	16.6	8	18/18	50
G1/2	G1/2	6-12	20.9	8	22/22	50
G3/4	G3/4	13-18	26.4	9	30/30	50
G1	G1	18-25	33.2	10	40/40	50
G1-1/4	G1-1/4	25-33	41.9	13	50/50	50
G1-1/2	G1-1/2	32-38	47.8	14	57/57	50
G2	G2	37-44	59.6	14	64/64	50
G2-1/2	G2-1/2	42-52	75.1	15	77/77	50
G3	G3	65-70	87.8	15	94/94	50
美制牙
螺牙規格	規格	電纜范圍	螺紋外徑	螺紋長度	扳手徑	包裝
NPT1/4	NPT1/4	3-6.5	13.6	6	14/14	50
NPT3/8	NPT3/8	4-8	17	8	18/18	50
NPT1/2	NPT1/2	6-12	21.2	8	22/22	50
NPT3/4	NPT3/4	13-18	26.5	9	30/30	50
NPT1	NPT1	18-25	33.2	11	40/40	50
NPT1-1/4	NPT1-1/4	25-33	41.9	13	50/50	50
NPT1-1/2	NPT1-1/2	32-38	48	14	57/57	50
NPT2	NPT2	37-44	60	14	64/64	50
NPT2-1/2	NPT2-1/2	42-52	72.6	15	77/77	50
NPT3	NPT3	65-70	88.6	15	94/94	50

如何正確選擇螺牙類型？

1.首先確定安裝面板的孔徑，并確定其是否屬于攻牙孔。
2.對照技術參數表找到匹配的螺牙型號（如：M、PG、NPT、G螺牙）。
3.如果安裝面板沒有攻牙孔，那么只需要確定孔徑即可。
4.加長款螺紋適用于厚的安裝面板。

常見問題

1.問：螺紋長度可以定定制嗎？
答：可以。金屬制品的外形和螺牙長度都可以定制，并無需開模（特殊形狀除外），僅需提供3D和CAD圖紙即可。
2.問：用于信號燈領域是否會影響磁場？
答：此款金屬接頭可搭配可與鎧裝導線配合使用，僅需在主體中間位置加置防磁波片即可達到電磁兼容抗電磁波的目的。
3.問：交期需要多久？
答：常規型號可在3-7個工作日內發貨。定制型號根據訂單數量而定。
