金屬接頭
應用領域：航空航天領域、人工智能機器人
應用領域：航空航天領域、人工智能機器人

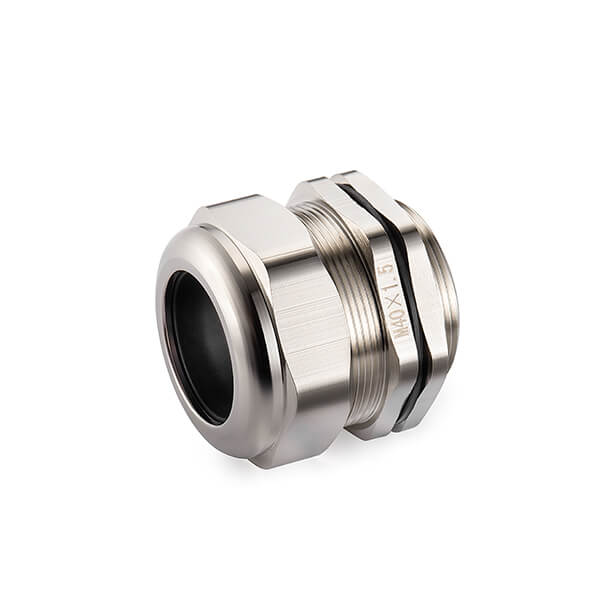

| PJ-A型防水黃銅電纜接頭 | ||||||
| 公制牙 | ||||||
| 螺牙規格 | 規格 | 電纜范圍(mm) | 螺紋外徑(mm) | 螺紋長度(mm) | 扳手徑(mm) | 包裝(個/包） |
| M8*1.25 | M8-3.8 | 2-3.8 | 8 | 5.5 | 13/13 | 50 |
| M10*1.0 | M10-6.5 | 3-6.5 | 10 | 6.5 | 14/14 | 50 |
| M12S*1.25 | M12S-6.5 | 3-6.5 | 12 | 7 | 14/14 | 50 |
| M12*1.5 | M12-8 | 4-8 | 12 | 8 | 17/17 | 50 |
| M16S*1.5 | M16S-8 | 4-8 | 16 | 9 | 18/18 | 50 |
| M16*1.5 | M16-10 | 5-10 | 16 | 9 | 22/22 | 50 |
| M20S*1.5 | M20S-12 | 6-12 | 20 | 9.5 | 24/24 | 50 |
| M20*1.5 | M20-14 | 10-14 | 20 | 9.5 | 25/25 | 50 |
| M25*1.5 | M25-18 | 13-18 | 25 | 12 | 30/30 | 50 |
| M32*1.5(2) | M32-25 | 18-25 | 32 | 12.5 | 40/40 | 50 |
| M40*1.5(2) | M40-30 | 24-30 | 40 | 15 | 50/50 | 50 |
| M50*1.5(2) | M50-41 | 32-41 | 50 | 15 | 59/59 | 50 |
| M63*1.5(2) | M63-44 | 37-44 | 63 | 17 | 67/65 | 50 |
| M63*1.5(2) | M64-51 | 44-51 | 63 | 17 | 73/73 | 50 |
| 德制牙 | ||||||
| 螺牙規格 | 規格 | 電纜范圍(mm) | 螺紋外徑(mm) | 螺紋長度(mm) | 扳手徑(mm) | 包裝(個/包） |
| PG7S | PG7S-6.5 | 3-6.5 | 12.5 | 7 | 14/14 | 50 |
| PG7 | PG7-8 | 4-8 | 12.5 | 8 | 17/17 | 50 |
| PG9 | PG9-8 | 4-8 | 15.2 | 8 | 18/18 | 50 |
| PG11 | PG11-10 | 5-10 | 18.6 | 9 | 22/22 | 50 |
| PG13.5 | PG13.5-12 | 6-12 | 20.4 | 9.5 | 24/24 | 50 |
| PG16 | PG16-14 | 10-14 | 22.5 | 9.5 | 25/25 | 50 |
| PG21 | PG21-18 | 13-18 | 28.3 | 12 | 30/30 | 50 |
| PG29 | PG29-25 | 18-25 | 37 | 12.5 | 40/40 | 50 |
| PG36 | PG36-30 | 25-30 | 47 | 15 | 50/50 | 50 |
| PG42 | PG42-41 | 32-41 | 54 | 15 | 59/59 | 50 |
| PG48 | PG48-44 | 37-45 | 59.3 | 17 | 67/65 | 50 |
| 英制牙 | ||||||
| 螺牙規格 | 規格 | 電纜范圍(mm) | 螺紋外徑(mm) | 螺紋長度(mm) | 扳手徑(mm) | 包裝(個/包） |
| G1/4 | G1/4 | 3-5.3 | 13.1 | 8 | 17/17 | 50 |
| G1/4 | G1/4 | 4.5-7.8 | 13.1 | 8 | 17/17 | 50 |
| G3/8 | G3/8 | 4-7 | 16.6 | 9 | 22/22 | 50 |
| G3/8 | G3/8 | 6-10 | 16.6 | 9 | 22/22 | 50 |
| G1/2 | G1/2 | 7-11 | 20.9 | 9.5 | 26/26 | 50 |
| G1/2 | G1/2 | 9-14 | 20.9 | 9.5 | 26/26 | 50 |
| G3/4 | G3/4 | 12-16 | 26.4 | 12 | 32/32 | 50 |
| G3/4 | G3/4 | 14-18 | 26.4 | 12 | 32/32 | 50 |
| G1 | G1 | 16-22 | 33.2 | 12.5 | 41/41 | 50 |
| G1 | G1 | 18-25 | 33.2 | 12.5 | 41/41 | 50 |
| G1-1/4 | G1-1/4 | 21-25 | 41.9 | 15 | 50/50 | 50 |
| G1-1/4 | G1-1/4 | 24-30 | 41.9 | 15 | 50/50 | 50 |
| G1-1/2 | G1-1/2 | 26-30 | 47.8 | 15 | 60/60 | 50 |
| G1-1/2 | G1-1/2 | 31-41 | 47.8 | 15 | 60/60 | 50 |
| G2 | G2 | 40-46 | 59.6 | 15 | 73/73 | 50 |
| G2 | G2 | 44-51 | 59.6 | 15 | 73/73 | 50 |
| G2-1/2 | G2-1/2 | 50-56 | 75.1 | 15 | 88/85 | 50 |
| G2-1/2 | G2-1/2 | 56-66 | 75.1 | 15 | 88/85 | 50 |
| 美制牙 | ||||||
| 螺牙規格 | 規格 | 電纜范圍(mm) | 螺紋外徑(mm) | 螺紋長度(mm) | 扳手徑(mm) | 包裝(個/包） |
| NPT3/8 | NPT3/8 | 4-7 | 17.055 | 13 | 22/22 | 50 |
| NPT3/8 | NPT3/8 | 6-10 | 17.055 | 13 | 22/22 | 50 |
| NPT1/2 | NPT1/2 | 7-11 | 21.2 | 13 | 26/26 | 50 |
| NPT1/2 | NPT1/2 | 9-14 | 21.2 | 13 | 26/26 | 50 |
| NPT3/4 | NPT3/4 | 12-16 | 26.5 | 14 | 32/32 | 50 |
| NPT3/4 | NPT3/4 | 14-18 | 26.5 | 14 | 32/32 | 50 |
| NPT1 | NPT1 | 16-22 | 33.2 | 15 | 41/41 | 50 |
| NPT1 | NPT1 | 18-25 | 33.2 | 15 | 41/41 | 50 |
| NPT1-1/4 | NPT1-1/4 | 21-25 | 41.9 | 15 | 50/50 | 50 |
| NPT1-1/4 | NPT1-1/4 | 24-30 | 41.9 | 15 | 50/50 | 50 |
PJA款大帽部分的六角對邊相較常規款做了加寬設計，有利于加強扳手勁的力度，使鎖水更加有力。
1.首先確定安裝面板的孔徑，并確定其是否屬于攻牙孔。
2.對照技術參數表找到匹配的螺牙型號（如：M、PG、NPT、G螺牙）。
3.如果安裝面板沒有攻牙孔，那么只需要確定孔徑即可。
4.加長款螺紋適用于厚的安裝面板。
1.問：螺紋長度可以定定制嗎？
答：可以。金屬制品的外形和螺牙長度都可以定制，并無需開模（特殊形狀除外），僅需提供3D和CAD圖紙即可。
2.問：用于信號燈領域是否會影響磁場？
答：此款金屬接頭可搭配可與鎧裝導線配合使用，僅需在主體中間位置加置防磁波片即可達到電磁兼容抗電磁波的目的。
3.問：交期需要多久？
答：常規型號可在3-7個工作日內發貨。定制型號根據訂單數量而定。
